當前位置：首頁 > 產品中心 > 阻燃測試設備正文阻燃測試設備

成束電線電纜燃燒試驗機

產品型號：LSK-1685

設備概述：成束電線電纜燃試驗機是用于檢測垂直安裝的成束電纜或光纜在規定條件下抑制火焰垂直蔓延的能力的儀器，是電力電纜、控制電纜、光纜等成束燃燒試驗的必備裝置。

符合標準：UL1685標準成束電纜燃燒試驗室適用標準：適用于UL1685標準成束電線電纜燃燒

試驗方法
1、IEC 60332-3-10電纜和光纜在火焰條件下的燃燒試驗第31部分：垂直安裝的成束電線電纜火焰

垂直蔓延試驗試驗裝置.

IEC 60332-3-21 :成束電線或電纜垂直火焰分布下燃燒試驗A F／R類試驗，

IEC 60332-3-22 : 成束電線或電纜垂直火焰分布下燃燒試驗A類試驗，

IEC 60332-3-23 : 成束電線或電纜垂直火焰分布下燃燒試驗B類試驗，
IEC 60332-3-24 : 成束電線或電纜垂直火焰分布下燃燒試驗C類試驗，
IEC 60332-3-25 : 成束電線或電纜垂直火焰分布下燃燒試驗D類試驗

產品概述

設備概述：成束電線電纜燃燒試驗機是用于檢測垂直安裝的成束電纜或光纜在規定條件下抑制火焰垂直蔓延的能力的儀器，

是電力電纜、控制電纜、光纜等成束燃燒試驗的必備裝置。

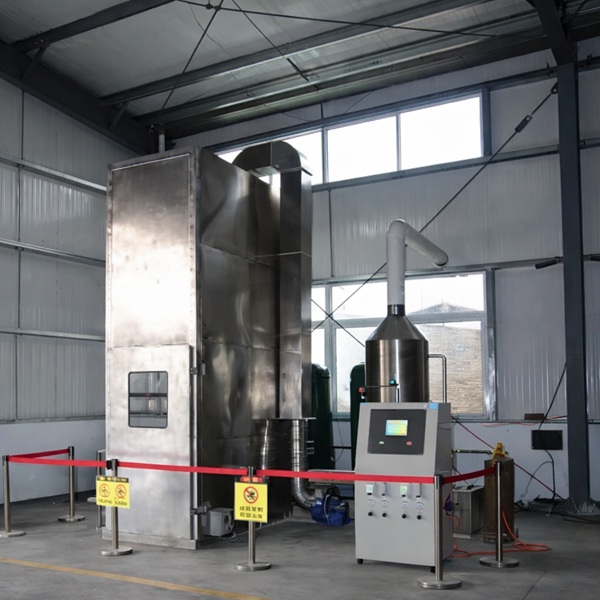

20260227/5d6bd599d87525a11cbb93eac931fb06.jpg

一、符合標準：UL1685標準成束電纜燃燒試驗室適用標準：適用于UL1685標準成束電線電纜燃燒試驗方法
1、IEC 60332-3-10電纜和光纜在火焰條件下的燃燒試驗第31部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗，試驗裝置，
IEC 60332-3-21 :成束電線或電纜垂直火焰分布下燃燒試驗A F／R類試驗，
IEC 60332-3-22 : 成束電線或電纜垂直火焰分布下燃燒試驗A類試驗，
IEC 60332-3-23 : 成束電線或電纜垂直火焰分布下燃燒試驗B類試驗，
IEC 60332-3-24 : 成束電線或電纜垂直火焰分布下燃燒試驗C類試驗，
IEC 60332-3-25 : 成束電線或電纜垂直火焰分布下燃燒試驗D類試驗；

2、符合GB18380.31—2008《電纜在火焰條件下的燃燒試驗 第3部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗 試驗裝置》，

等效采用IEC60332—3—10：2000；同時滿足GB/T19666—2005《阻燃和耐火電線電纜通則》標準的表4規定要求、GB/T18380.32

—2008/IEC60332—3—21：2000《電纜和光纜在火焰條件下的燃燒試驗第32部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗AF

/R類》、GB/T818380.33—2008/IEC60332—3—22：2000《電纜和光纜在火焰條件下的燃燒試驗第33部分：垂直安裝的成束電線

電纜火焰垂直蔓延試驗A類》、GB/T818380.35—2008/IEC60332—3—24：2000《電纜和光纜在火焰條件下的燃燒試驗第35部分：

垂直安裝的成束電線電纜火焰垂直蔓延試驗C類》、GB/T818380.36—2008/IEC60332—3—25：2000《電纜和光纜在火焰條件下

的燃燒試驗第36部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗D類》。
二、成束電線電纜燃燒試驗機控制系統：

1、點火控制系統;

2、收集塔及煙裝置；

3、燃?xì)饬髁靠刂葡到y(tǒng);

4、測溫控制系統;

5、延燃控制；

三、結構部分：
試驗箱、電器控制系統、空氣源、引燃源流量控制系統（丙烷燃?xì)夂涂諝鈮嚎s氣體）、鋼梯、滅火裝置、排放物凈化裝置等組成。

四、試驗條件：

裝在試驗箱頂上的風速計測得的外部風速應小于8m/s，內側墻溫度應5℃~40℃之間。內側墻溫度計在距箱底上面1.5m，距一側

墻面50mm和距門1.0m的交點上進行測量。試驗期間試驗箱門應始終關上。試驗前作為試樣的電纜或電纜段應在（23±5）℃溫度

下至少處理16h，試驗箱應干燥。

五、主要特點及技術參數：

1）、特點：
1、成束電線電纜燃燒試驗機采用不銹鋼箱體采用定制加厚整塊大鋼板材質，可拼裝拆卸；箱體內地表面鋪有絕熱材料；
箱體前面下半部設有800±20(W) ×400±10(D)的進氣空間；
箱體頂部開有300±30(W)×1,000±100(D)排氣口，方便在測試過程中排除煙氣；
2、設備內部電路和氣路分開設計，安裝有火焰截止筒，防止丙烷氣體回火，從而最大程度上保證試驗的安全；
3、控制系統為電腦控制：自動記錄、儲存試驗數據、可重復比對試驗結果，及時打印試驗燃燒線性速率曲線和著火溫度曲線

。試驗過程中因?yàn)闇囟葘?duì)氣體壓力和密度的影響，通過電腦控制燃燒器燃?xì)夂涂諝庾詣?dòng)補償系統;

4、先進的燃燒煙霧的收集和洗滌煙塵裝置：采用SUS304不銹鋼，直徑為800mm高度為3500mm。煙霧收集塔分為三部分：噴淋

裝置、煙塵過濾裝置、排煙裝置。噴淋裝置：為特種過濾材料提供噴水，保持特種過濾材料有效地過濾煙塵。煙塵過濾裝置

：采用飲用水之過濾材料過濾，能有效的過濾煙塵使排出的煙為白色煙霧，完全符合環保要求，便于清洗和更換，并配送二

套。排煙裝置：裝有大功率的排風扇，執行強制性排風，并且安裝有電動閘門能控制風的流速。

2）、主要技術參數：

1、工作電壓：AC220 V10%、 50HZ；

2、用電功率：2KW；

3、恒溫溫度：（20±5）℃；

4、空氣流量：0~30m3 /min可調；

5、燃燒氣源：丙烷（液化石油氣）；

6、流量范圍：2.2~25L/min、流量精度：0.5L/min；

7、計時精度：0~120min可設定；

8、風速計測量范圍：0~30m/s；

9、箱體觀測窗：耐火玻璃（5mm厚）；
10、測試用鋼梯尺寸（豎直）：500(W)×3,500(H)；
11、寬型鋼梯尺寸：800(W) ×3,500(H)；
12、燃燒面尺寸： (L)257×(W) 4.5 mm；
13、熱源為帶型丙烷燃燒器噴燈，配有Venturi混合器，孔中心距：3.2mm。

14、智能化控制、電子點火、自動計時；

15、風輪式風速儀；

16、氣體流量控制（帶保護裝置）；

17、計時精度：±0.1s；

18、測溫裝置：數顯溫度表、K型溫度傳感器；

19、總重：約500kg；

20、不銹鋼燃燒試驗箱體的尺寸：≥8立方米，設備外型尺寸：1,200±100(W) x 2,200±100(D) x 4,000±100(H) mm。
