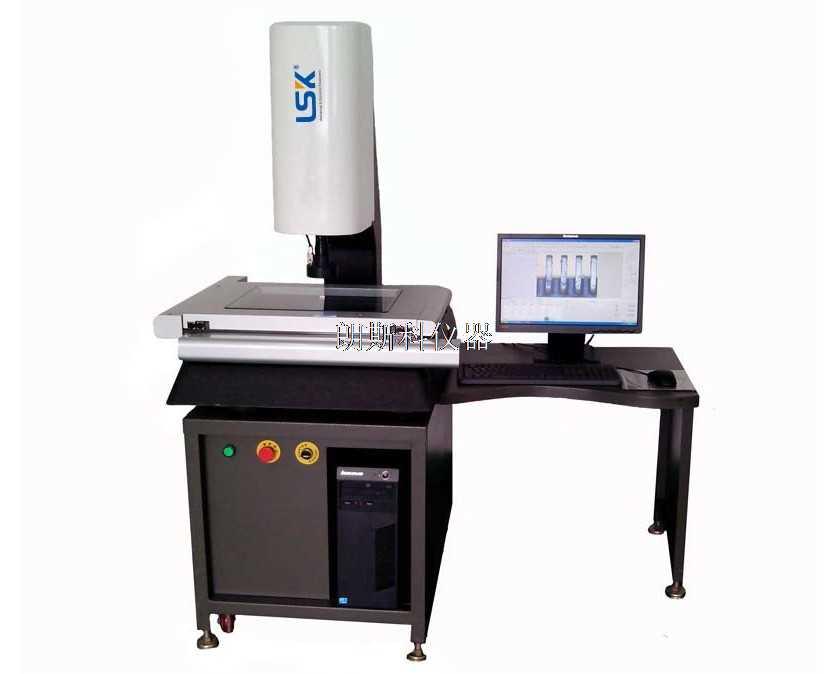

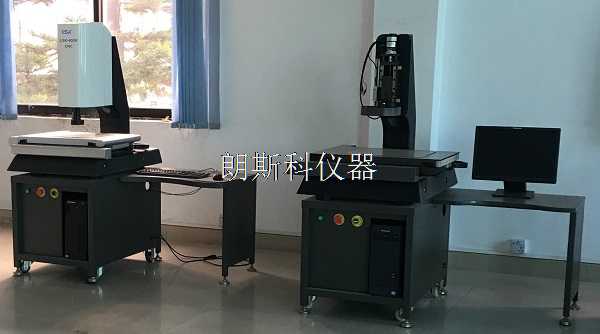

CNC全自動影像測量儀系列

CNC全自動影像測量儀系列儀器特點

◆ 超精密全自動測量，四軸全伺服閉環控制；

◆ 精密00級花崗巖底座加立柱，精度高、穩定性好；

◆ 三軸THK精密直線導軌、精密傳動系統；

◆ 進口高精度光柵尺，精度高、穩定性；

◆ SONY芯片470線1/3″高清晰彩色CCD自動變倍光學鏡頭，可實現自動變倍測量；

◆ 程控式6環8區環形表面光源，LED輪廓光源，同軸光源；

◆ 自動對焦測高，可加裝接觸式測頭或激光掃描儀。

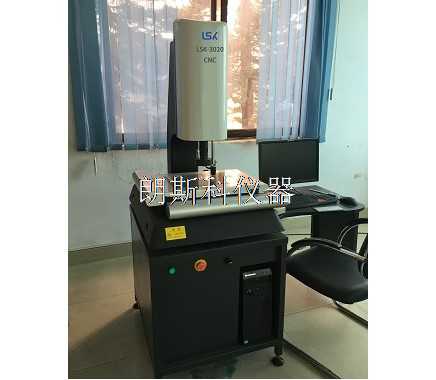

產品概述

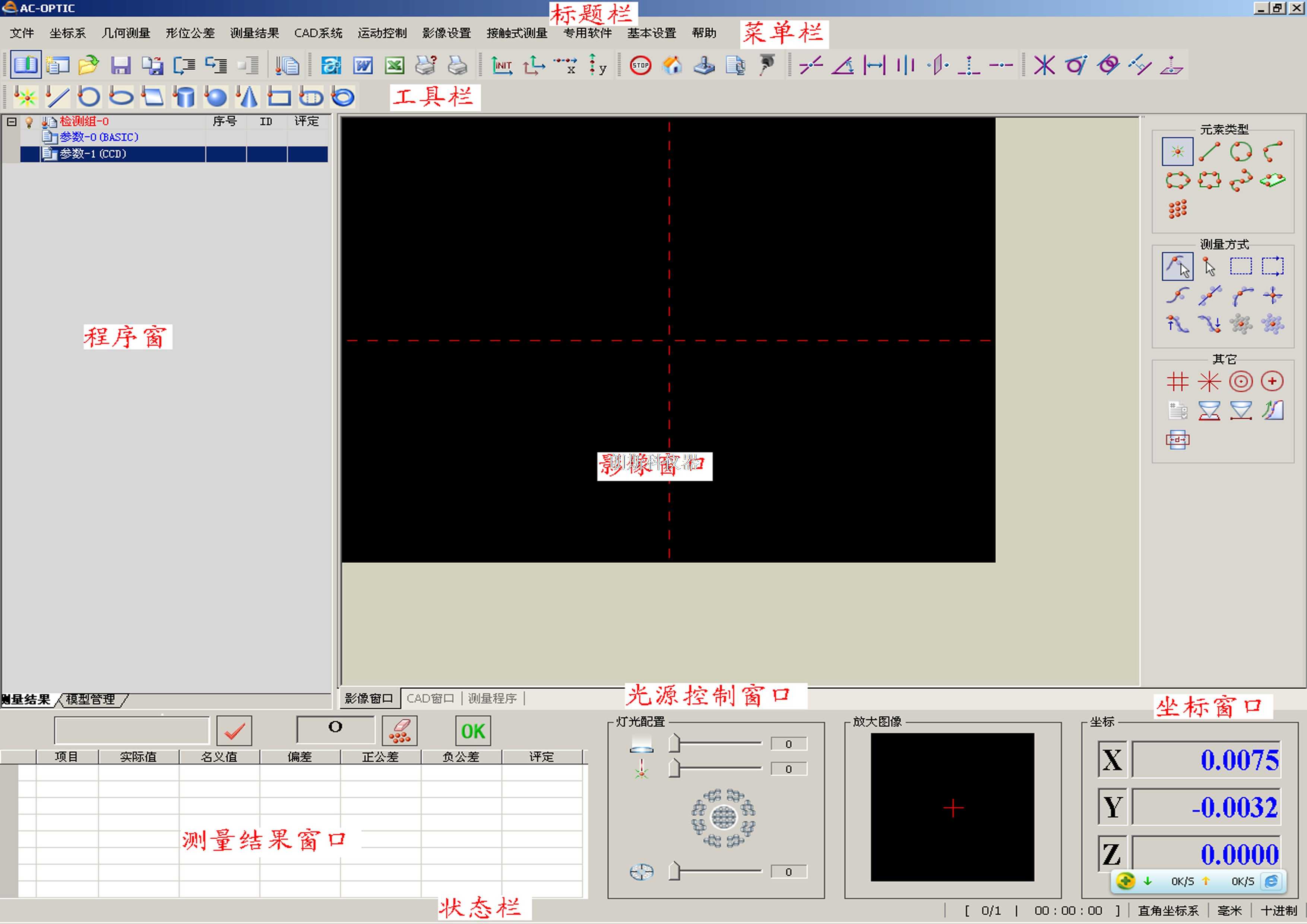

CNC自動測試軟件

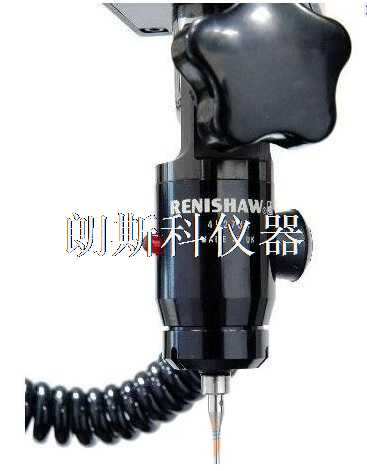

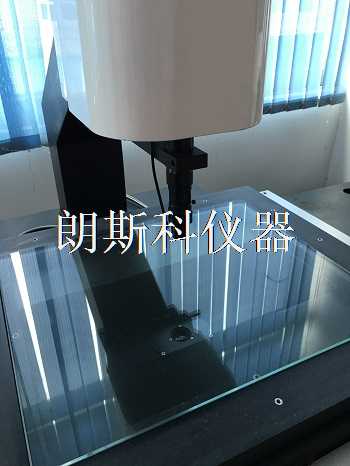

選購件探針

一、CNC全自動影像測量儀系列儀器特點

◆ 超精密全自動測量，四軸全伺服閉環控制；

◆ 精密00級花崗巖底座加立柱，精度高、穩定性好；

◆ 三軸THK精密直線導軌、精密傳動系統；

◆ 進口高精度光柵尺，精度高、穩定性；

◆ SONY芯片470線1/3″高清晰彩色CCD自動變倍光學鏡頭，可實現自動變倍測量；

◆ 程控式6環8區環形表面光源，LED輪廓光源，同軸光源；

◆ 自動對焦測高，可加裝接觸式測頭或激光掃描儀。

二、技術特點

1、全新的Z軸設計，大大的保證了Z軸直線性，提高測量精度。

2、創新性的設計，將Y 軸放在X軸下面,并減小跨距，以減少阿貝誤差，提高機臺的精度。

3、松下DC伺服全閉環控制系統，運行平穩，噪音低速度快。

4、寬底座設計，提高測量時儀器的穩定度，提高測量精度。

5、全新設計的摩擦傳動系統，大大提高機臺定位的準確性。據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

6、儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出。

三、 技術參數

型號			LSK-2515CNC	LSK-3020CNC	LSK-4030CNC	LSK-5040CNC
行程			250×150×150	300×200×150	400×300×150	500×400×150
外部尺寸			980×680×1570	1080×760×1570	1120×800×1630	1260×930×1670
重量			220	270	330	420
承重			30	30	30	30
測量精度		XY軸	E2=(2+L/300)μm		E2=(2.5+L/300)μm
		Z軸	E1=(5.0+L/200)μm
速度		XY軸	150mm/S
		Z軸	100mm/S
光柵尺			0.5μm 光柵尺
導軌			臺灣HIWIN或THK高精密滾珠導軌
圖像傳感器			高清晰彩色專用工業攝像機
光源	輪廓光		LED冷光源，256級亮度可調
	表面光		3環或8區LED冷光源，各段獨立操控，256級亮度可調
	同軸光		LED冷光源，256級亮度可調
光學鏡頭			12.5:1連續變倍
放大倍率***			光學放大倍率：0.6～7.5×；影像放大倍率：18～230×
軟件			專業級測量軟件（VP版）
運動控制			自主專利的CNC交流伺服系統
工作環境			溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%
			振動<0.002g，低于15Hz
電源			220V/50Hz/10A
