產品型號:LSK-QDL
充電槍擺錘沖擊及跌落試驗裝置適用于電動充電樁的機械沖擊和垂直跌落試驗,擺錘為固定位置,電動拉升沖擊高度,上下高度電動可調節沖擊角度可調,滿足 GB39752-2024《電動汽車供電設備安全要求》標準條款 5.6.2 和 7.6.2 機械強。

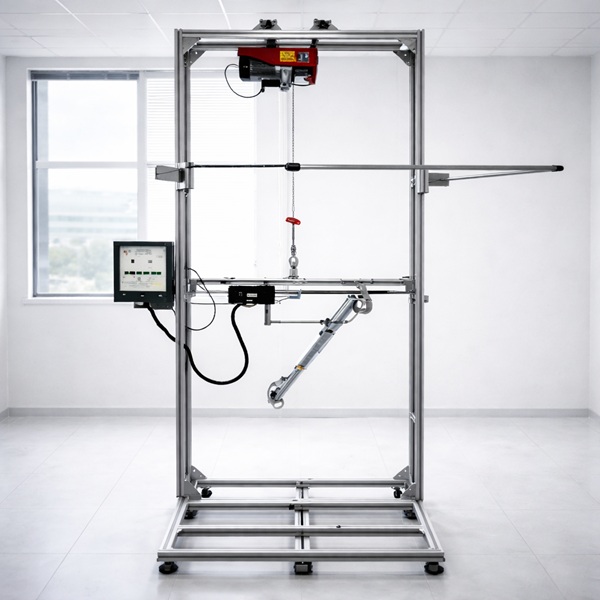

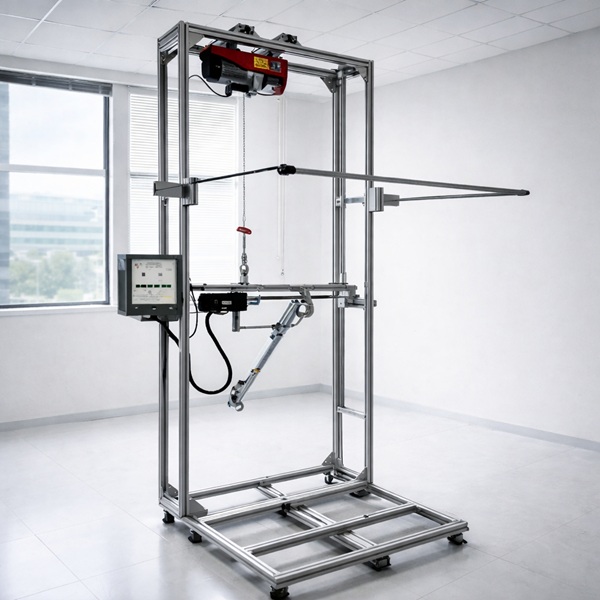

充電槍擺錘沖擊及跌落試驗裝置
適用于電動充電樁的機械沖擊和垂直跌落試驗,擺錘為固定位置,電動拉升沖擊高度,上下高度電動可調節沖擊角度可調,滿足 GB39752-2024《電動汽車供電設備安全要求》標準條款 5.6.2 和 7.6.2 機械強。

技術參數:
1、控制方式:PLC控制,觸摸屏人機界面智能操作;
2、測試工位:1工位;
3、沖擊規格:擺桿長度1000㎜,需要根據錘頭重量與錘頭構成各等效質量配置;
4、結構原理:試樣為正常安放,調整沖擊點,定位沖擊裝置,按釋放桿錘頭自由沖擊試樣;
5、整機架構:方通骨架焊接噴涂,測試機架與控制箱分開;
6、沖擊驅動:步進減速電機,電磁鐵吸合釋放;
7、沖擊高度:步進電機通過角轉矩調節不同的角度達到對應的沖擊高度;
8、擺桿長度:擺桿座中心到沖擊錘中心1000㎜;
9、配置擺錘錘頭:標配2J、5J、10J、20J、50J五個各配一支擺桿;落錘錘錘頭:5J、10J、20J、50J對應配置錘頭:1.7kg、5kg、5kg、10kg各一個,配置不銹鋼跌落護套;
10、元件材質:鋼制按照標準要求表面鍍硬鉻;
11、可調高度:擺錘200-2000mm,落錘2500mm;
