產品型號：LSK-T200
吸油煙機風量測試裝置 工業風機風量檢測裝置
符合：GB/T 17713-2011《吸油煙機》及GB/T14806-2003《家用和類似用途的交流換氣扇及其調速器》GB/T 1236、GB/T 17713、ISO 5801、IEC61591、IEC60665、GB/T14806、JIS B8330、JIS C9603等標準研發制造的風量測量系統，可專業定制各種規格風量檢測設備。
吸油煙機風量測試裝置
符合：GB/T 17713-2011《吸油煙機》及GB/T14806-2003《家用和類似用途的交流換氣扇及其調速器》GB/T 1236、GB/T 17713、ISO 5801、IEC61591、IEC60665、GB/T14806、JIS B8330、JIS C9603等標準研發制造的風量測量系統，可專業定制各種規格風量檢測設備。
其基本測試原理是：
在測試風洞中模擬試品的實際工作狀態，變換出風口的孔板直徑，然后測出風口的每次靜壓值，再由標準公式計算出此時對應的的流量系數及風量等參數。
該裝置采用計算機自動測控方式，只需人工安裝試品和更換孔板，測試一臺試品全過程只需十分鐘。可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。
產品名稱：風機空氣性能試驗裝置
標準依據: GB/T17713-2011、GB/T14806-2003,GB/T 1236、GB/T 17713、ISO 5801、IEC61591、IEC60665、GB/T14806、JIS B8330、JIS C9603等標準研發制造的風量測量系統，可專業定制各種規格風量檢測設備。
性能及特點要求：
1） 由電腦及其周邊設備實現自動測試、演算及數據輸出，圖形顯示打印測試結果。人機對話操作簡單，精度高，省時省力。
2） 測試項目：P-Q特性（流量與靜壓的關系）、Q-η特性（流量與效率的關系）、同步測定被測體的轉速、電流、功率。
二.總體方案
本方案不包括試驗室建筑結構部分,該部分由用戶根據標準要求自行建造。
1.試驗室一般要求
尺寸：3500（寬）×5000（長）×2800（高）mm以上。
墻壁：光滑平整，沒有影響氣流的開孔（空調開孔不應直吹）。
地面：應保持地面平整。
溫濕度：風量測量時試驗室空氣溫度為 20℃±5℃、濕度為 30%-80%。
大氣壓：海拔不超過1000米的普通大氣環境。
2.吸油煙機風量測試裝置測試系統

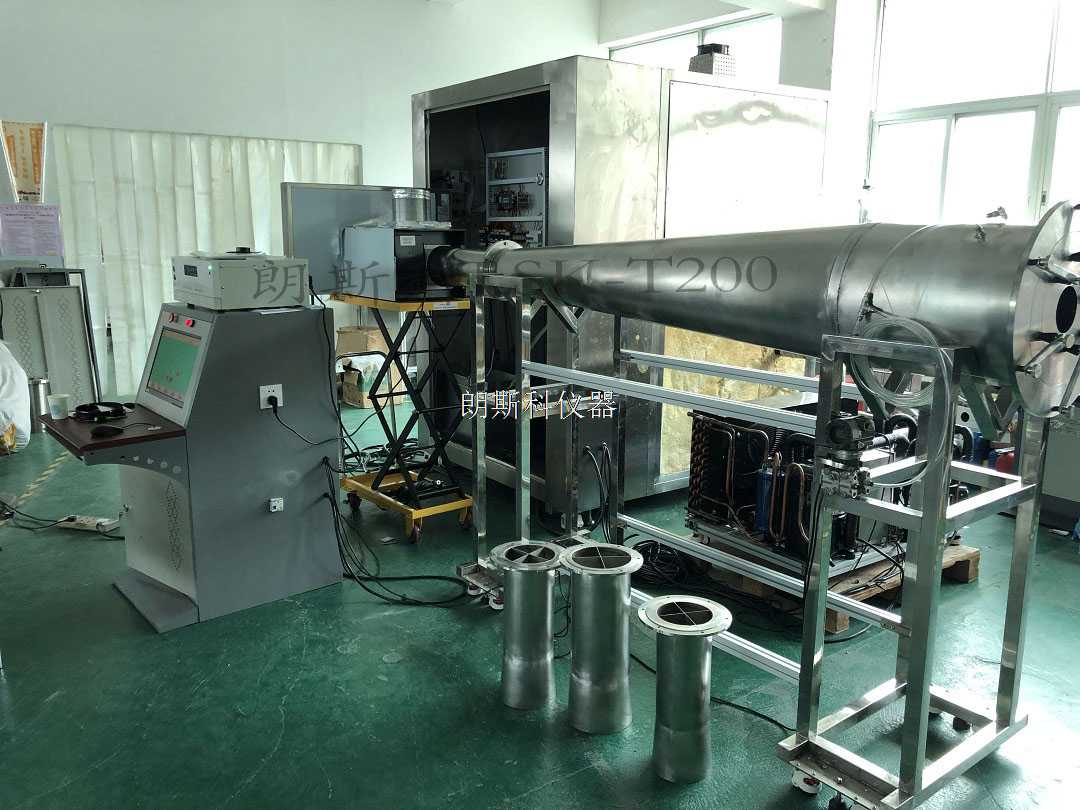

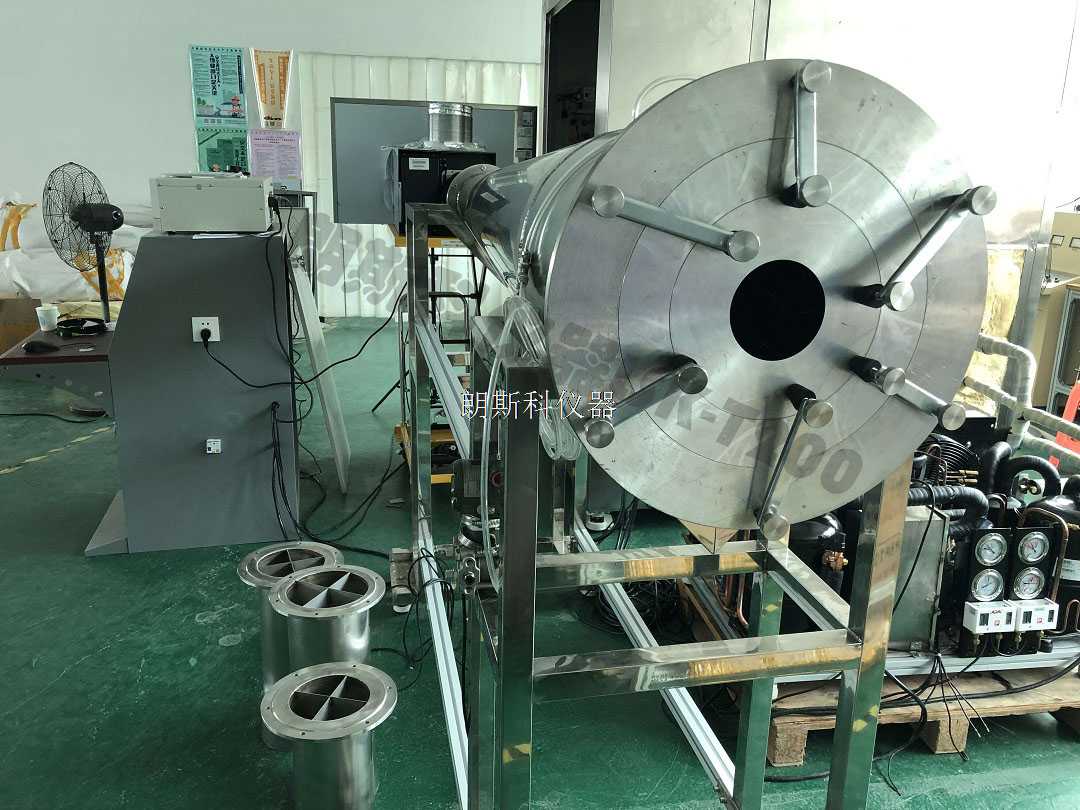

主要構成：風量測試風洞、出風口調節孔板、測控電氣柜（包括變頻電源、電參數測量儀、壓力變送器、轉速表等）、品牌電腦、打印機、試品升降臺、試品安裝法蘭及測試風管。
系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。
3.配電要求：用戶須提供獨立的配電開關，單相二線加地線供電：
AC 220V，50Hz 最大容量：2KVA
三.主要技術參數指標
1.試驗室電源：AC 220V/AC 50HZ；容量：2KVA
2.試驗室環境：20℃±5℃ 濕度：30%--80% 大氣壓：常態
3.測量風量范圍：（1.0m3—25m3）／min
4.靜 壓：0—1250Pa ±0.2%Pa
5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表
6. 量程：電壓 AC 0-300V
四、吸油煙機風量測試裝置測試軟件
1.采用WinXP操作系統，窗口界面、中文顯示。
2.可以采集測量的所有數據，并以數字、表格的形式進行實時連續監測。
3.測試結束，可以自動進行原始數據統計分析處理、顯示并打印測試數據。
4.歷史數據查詢功能。可以以測試日期、編號、機型等參數進行數據查詢、并顯示和打印。
5.根據用戶的要求可進行界面和相關數據的修補。
