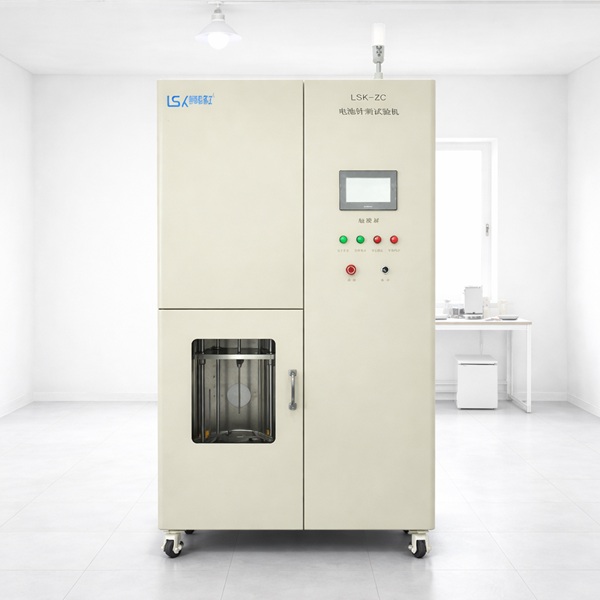

產品型號:LSK-ZC
電池針刺試驗機:符合GB8897.4-2002、IEC60086-4: 2000、UL1642: 2006、SN/T1414.1-2004、SN/T1414.3-2004等標準中針刺試驗的規定要求。用于鋰原電池和其它原電池、以及鋰離子電池(用于移動電話、筆記本電腦、攝像機等數碼電子產品)、鎳氫、鎳鎘以及鉛酸電池(用于電動工具、玩具、電動自行車等產品)的針刺試驗 .
用途:用于鋰原電池和其它原電池、以及鋰離子電池(用于移動電話、筆記本電腦、攝像機等數碼電子產品)、鎳氫、鎳鎘以及鉛酸電池(用于電動工具、玩具、電動自行車等產品)的針刺試驗 .

技術規格要求:
1 適用范圍
1.1 適用標準
電池針刺試驗機符合GB8897.4-2002、IEC60086-4: 2000、UL1642: 2006、SN/T1414.1-2004、SN/T1414.3-2004等標準中針刺試驗的規定要求。
1.2 試驗要求
上述標準中,對于針刺試驗的規定要求略有不同,電池針刺試驗裝置需要滿足以下全部的試驗要求:
1) 動力方式:氣壓方式。
2) 機臺有. 壓力.時間 兩種種控制方式,
3) 控制方式: 1.單片機 2 .PLC 電腦控制
2 主要技術參數與功能
2.1 主要技術參數
1 符合QCT743-2006《電動汽車用鋰離子蓄電池》、QC/T743-201X(即將修訂的新版)、GB 8897.4-2008 《原電池 第4部分:鋰電池的安全要求》、QB T 2502-2000 《鋰離子蓄電池總規范》等標準實驗要求;
2 工作室尺寸:不小于600×600×600 mm;可測電池尺寸:500×500×500 mm;

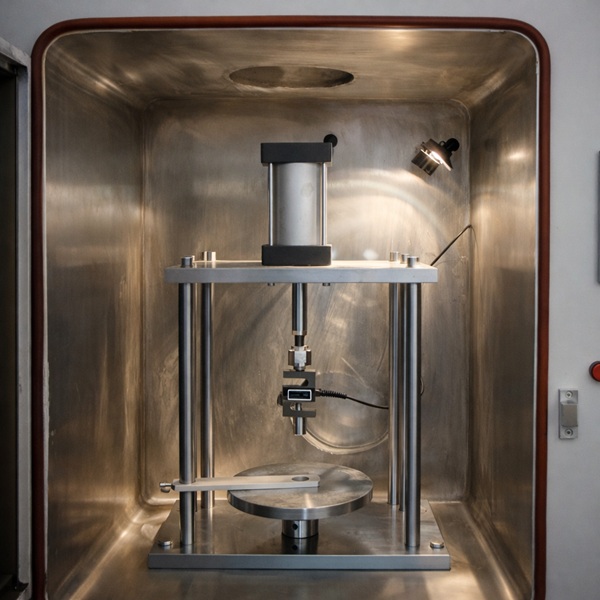

3 單體電池、模塊電池針刺試驗時,針刺頭尺寸、形狀、鋼針直徑和長度等應符合4.1中各標準要求,應易裝卸更換。
4 針刺速度:10—50 mm/s可調;驅動方式:電液伺服驅動。
5 針刺力:10—50kN可調。
6 行程(液壓缸行程):0—500mm;試驗平臺可升降調節,以獲得不同的樣品放置高度。
7 耐高溫鎢鋼針,直徑為Φ2.5-Φ10mm。
8 配套300mm厚度中間承重板,以便配合進行較小尺寸電池針刺試驗;
9 實驗箱內裝有智能監控攝像系統;有電子門鎖系統。門關好后方可開始試驗;有防爆觀察窗、防爆照明燈;
10 機箱采用高強度鋼材,內外兩層,內層厚度≥10mm,中間加有隔熱棉和緩沖膜;鐵門厚度不小于10mm;工作腔內膽材料選用耐腐蝕的絕緣材質,工作腔邊角設計上全部采用圓角形線,邊角部位無拼縫聯接。工作腔帶排水孔和濾網,便于清洗。
11 有煙霧探測報警器;有連接到室外的獨立通風管道,煙道由非燃材料制成,用于排放有毒氣體;帶有大功率的抽風系統,能在短時間能排出試驗箱內的有毒氣體;帶有煙霧過濾系統;帶有室內空氣凈化系統,去除泄露到實驗室中的煙霧毒氣帶來的污染。
12 檢測試驗箱內部溫度,達到防火檢測目的。試驗過程中一旦電池導致火情,可快速啟動自動滅火裝置。
13 試驗箱設有泄壓閥,一旦發生爆炸,壓力將快速通過泄壓閥釋放到外部,以確保試驗箱及外部人員不受損害。
14 可實現現場和遠程兩種控制方式;
15 針刺控制可以力控制、位移控制,力、位移可多階段保持,方便用戶多階段編程控制;
16 針刺停止條件:可設置壓力截至、針刺深度截至、電壓截至,停止針刺測試。
17電腦遠程控制, PLC控制可同時實現采集電壓、溫度、壓力、速度;電壓、溫度采集不少于8通道;測試時間、測試行程可任意設置,對針刺深度、電壓、溫度參數值以及曲線能實時監控,液晶數字顯示方便記錄試驗數據,并導出EXCEL格式保存。
18 力控制精度:±1%;位移控制精度:±1%;速度控制精度:±0.1mm/s;電壓控制精度:測量值的±0.5%;溫度測量精度:±1℃,顯示分辨率0.1℃。
19 數據采集頻率不小于100次/秒;電壓顯示0—200V;溫度顯示0—1200℃。
20 針刺保持時間可調。
21 硬件具有緊急停止功能;輸入保護:欠壓、過壓、過流、缺相、過載、超溫停機保護報警;輸出保護:過壓、過流、過載。
